APLICAÇÃO
Produto desenvolvido para a fixação em postes, através da aplicação de 2 Braçadeiras Ajustáveis – Tipo “BAP”
ou Fita de aço, de forma a proporcionar a acomodação/reserva técnica de Cabos Ópticos Aéreos, em figura
circular; projetado para proporcionar acomodação circular adequada aos Cabos Ópticos; evitando
transferência de esforços por curvaturas excessivas.
MATERIAL / CARACTERÍSTICAS

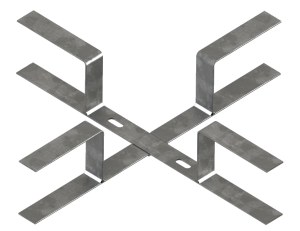

Projetado com 1 HASTE CENTRAL e 1 HASTE LATERAL, fixadas entre si, por processo de soldagem. Fabricado
em Aço ABNT Tipo 1010 / 1020, zincado por processo de imersão à quente, de forma a resistir a 4 imersões de 1
minuto cada (Ensaio de Preece), em conformidade com a Norma ABNT NBR 7400;
Com 4 vãos de acomodação para Cabos Ópticos, de forma a proporcionar o acesso para o enrolamento e
acomodação destes Cabos. Apresenta 2 rasgos “oblongos”, para a fixação em superfícies planas ou poste, com
a utilização de abraçadeira ajustáveis;

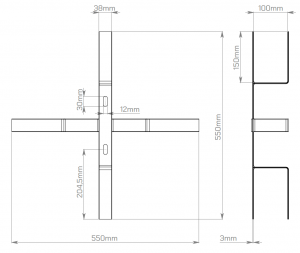

DIMENSIONAIS
- Comprimento: 550,0 ± 0,8mm;
- Largura: 550,0 ± 0,8mm;
- Largura da Haste: 38,0 ± 0,3mm;
- Espessura da Haste: 3,0 ± 0,1mm;
- Comprimento aba: 150,0 ± 0,5mm;
- Altura aba: 100,0 ± 0,3mm;
- Comprimento furo: 30,0 ± 0,2mm;
- Largura furo: 12,0 ± 0,2mm;
ACABAMENTO
Produto apresenta aspecto isento de rebarbas, quebras trincas, empenos, excesso no processo de
tratamento, deformação ou imperfeição que impossibilite ou comprometa a sua aplicação na planta.
GRAVAÇÃO
No corpo do produto se encontra gravado de forma legível:
- Presley;
- Lote de fabricação.
EMBALAGEM
Produto fornecido em saco plástico (rafia), contendo 5 unidades, de forma a proporcionar resistência
mecânica ao mesmo, em condições de transporte e armazenamento. Identificado externamente com etiqueta
adesivas, contendo os dados abaixo:
ETIQUETA DE FORNECIMENTO
- Nome do Fabricante: Presley;
- Descrição do Produto;
- Código do produto;
- Nome do Cliente;
- Número da Nota Fiscal;
- Peso do produto;
- Número do pedido de Compra
- Empilhamento Máximo;
- QrCode (com especificação e manual de aplicação).
REFERÊNCIAS
- SDT 235.160.704 – SP – Em. 01 Janeiro 1994 – Ferragens para Rede Externa;
- DTC Nº 408 – V05 – SUPORTE CRUZETA PARA RESERVA TÉCNICA ÓPTICA;
- Empresa certificada ISO 9001:2015.
