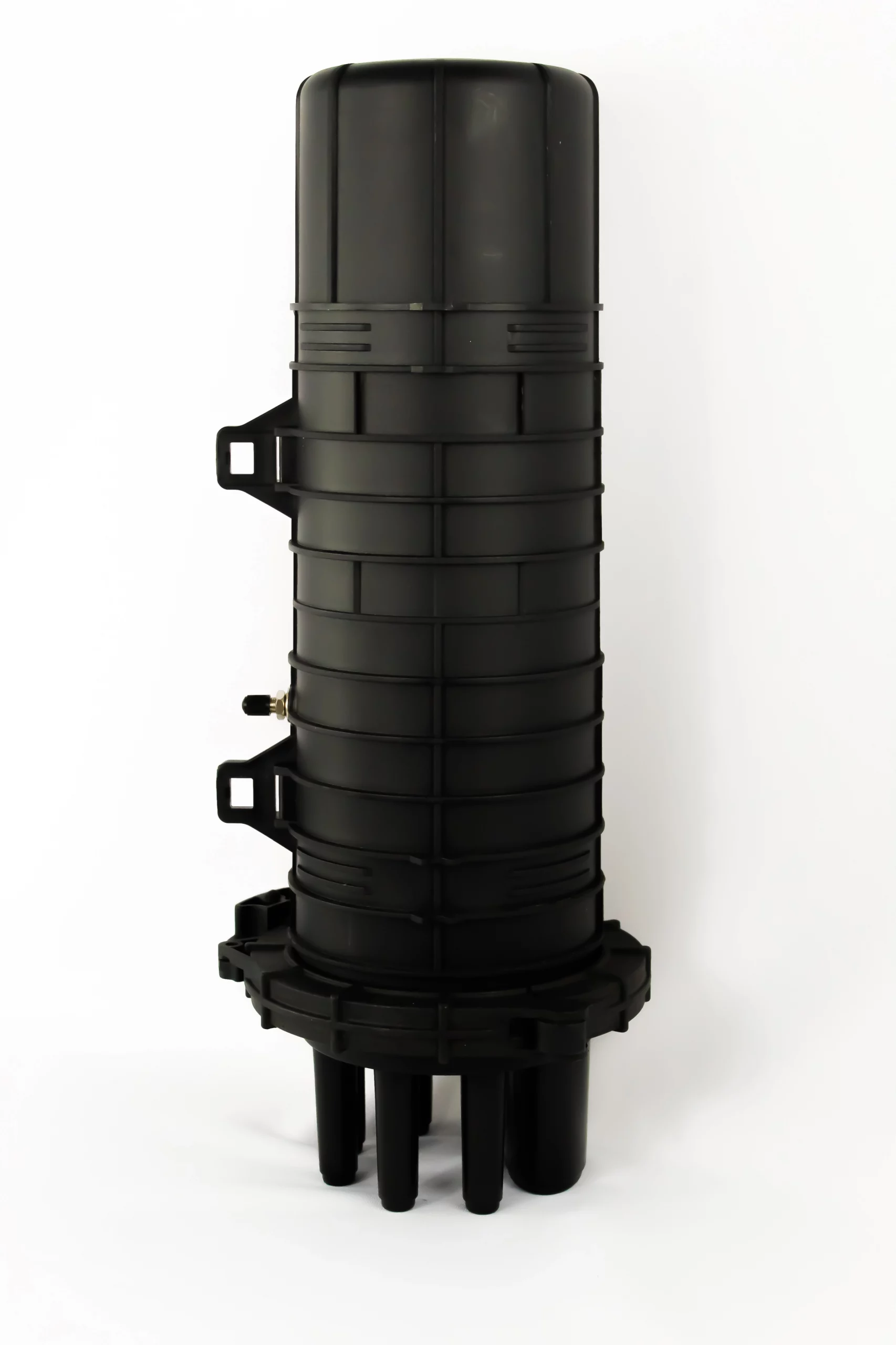

CAIXA DE EMENDA ÓPTICA 96FO
APLICAÇÃO
Produto desenvolvido para aplicação em redes de telecomunicações aéreas e subterrâneas. Permite acomodar as emendas de fibras óptica, concentrar e distribuir a conexão. Com capacidade para até 96 emendas, possui uma entrada oval que pode acomodar dois cabos com diâmetros entre 10 a 25 mm, além de seis saídas/derivações para cabos com diâmetros entre 8 a 13 mm. As entradas dos cabos são vedadas por sistema de tubos termocontráteis, que mantêm a água e a umidade afastadas, garantindo a proteção contra intempéries e danos. Além disso, o fechamento da base com a cúpula é realizado por meio de um sistema de abraçadeiras, o que mantém o equipamento seguro e protegido.
MATERIAL / CARACTERISTICAS
Produto fabricado em Material polimérico com aditivo UV, resiste às condições climáticas, poeira e água. Com grau de proteção IP68;
Características gerais:
• Capacidade para até 6 bandejas;
• Proporciona abrigo para até 96 fusões;
• Bandejas com locais para acomodação de até 2 splitters;
• Permite derivação pelo processo de sangria dos cabos principais;
• Possui 1 entrada oval para acomodar até 2 cabos CFOAs com diâmetros de 10 a 25mm;
• Possui 6 Saídas/Derivações com diâmetros entre 5,0 e 13 mm;
• Fechamento Base/Cúpula através de abraçadeira de fechamento mecânico;
• Pode ser fixada em fachada, cordoalha e poste;
• Disponível nas Cores: preto, laranja, amarelo, azul, vermelho, verde, cinza.
Acessórios inclusos:
• Suporte para reserva técnica.
KIT PRINCIPAL
• Etiqueta para identificação do TUBO LOOSE (1 unidade);
• Folha de alumínio adesivo 130x60mm (3 unidades);
• Abraçadeira de nylon 2,5x110mm (10 unidades);
• Abraçadeira metálica 13/19 RSF (3 unidades);
• Tubo temocontrátil 75/22x152mm (1 unidade);
• Tubo temocontrátil 33/8x152mm (1 unidade);
• Tubo de transporte 4,5x420mm (4 unidades);
• Tubete de Fusão 60,0×1,2mm (24 unidades);
• Sachê com álcool isopropílico (3 unidades);
• Kit presilha Tap Braket (2 unidades);
• Clip separador (1 unidade);
• Tira de lixa (1 unidade).
KIT DERIVAÇÃO
• Etiqueta para identificação do TUBO LOOSE (1 unidade);
• Folha de alumínio adesivo 130x60mm (1 unidade);
• Abraçadeira de nylon 2,5x110mm (4 unidades);
• Abraçadeira metálica 13/19 RSF (2 unidades);
• Tubo temocontrátil 33/8x152mm (1 unidade);
• Tubo de transporte 4,5x420mm (4 unidades);
• Tubete de Fusão 60,0×1,2mm (24 unidades);
• Sachê com álcool isopropílico (1 unidades);
• Prensa elemento tração (1 unidade);
• Parafuso M5x16 (1 unidade);
• Tira de lixa (1 unidade).
DIMENSIONAIS
• Altura: 495,0mm;
• Diâmetro: 230,0mm;
• Peso: 2,4 Kg.
ACABAMENTO
Isento de qualquer imperfeição ou deformação que impossibilite ou comprometa sua aplicação;
GRAVAÇÃO
Na Cúpula do produto se encontra gravado:
• Logomarca Presley;
• Possibilidade de personalização com logomarca do cliente (sob consulta de quantidade mínima);
• Simbologia LASER ATIVO.
EMBALAGEM
Embalado individualmente em caixa de papelão, de forma a proporcionar resistência mecânica, em condições de transporte e armazenamento. Identificado externamente com etiqueta adesivas, contendo os dados abaixo:
ETIQUETA DE FORNECIMENTO
• Nome do Fabricante: Presley;
• Descrição do Produto;
• Código do produto;
• Nome do Cliente;
• Número da Nota Fiscal;
• Peso do produto;
• Número do pedido de Compra
• Empilhamento Máximo;
• QrCode (com especificação e manual de aplicação).
REFERÊNCIAS
• Produto desenvolvido em conformidade com ABNT NBR 14.401;
• Empresa certificada ISO 9001:2015.
