Abraçadeira Ajustável Plástica 2

FOTO ILUSTRATIVA – APLICAÇÃO DO PRODUTO NA PLANTA

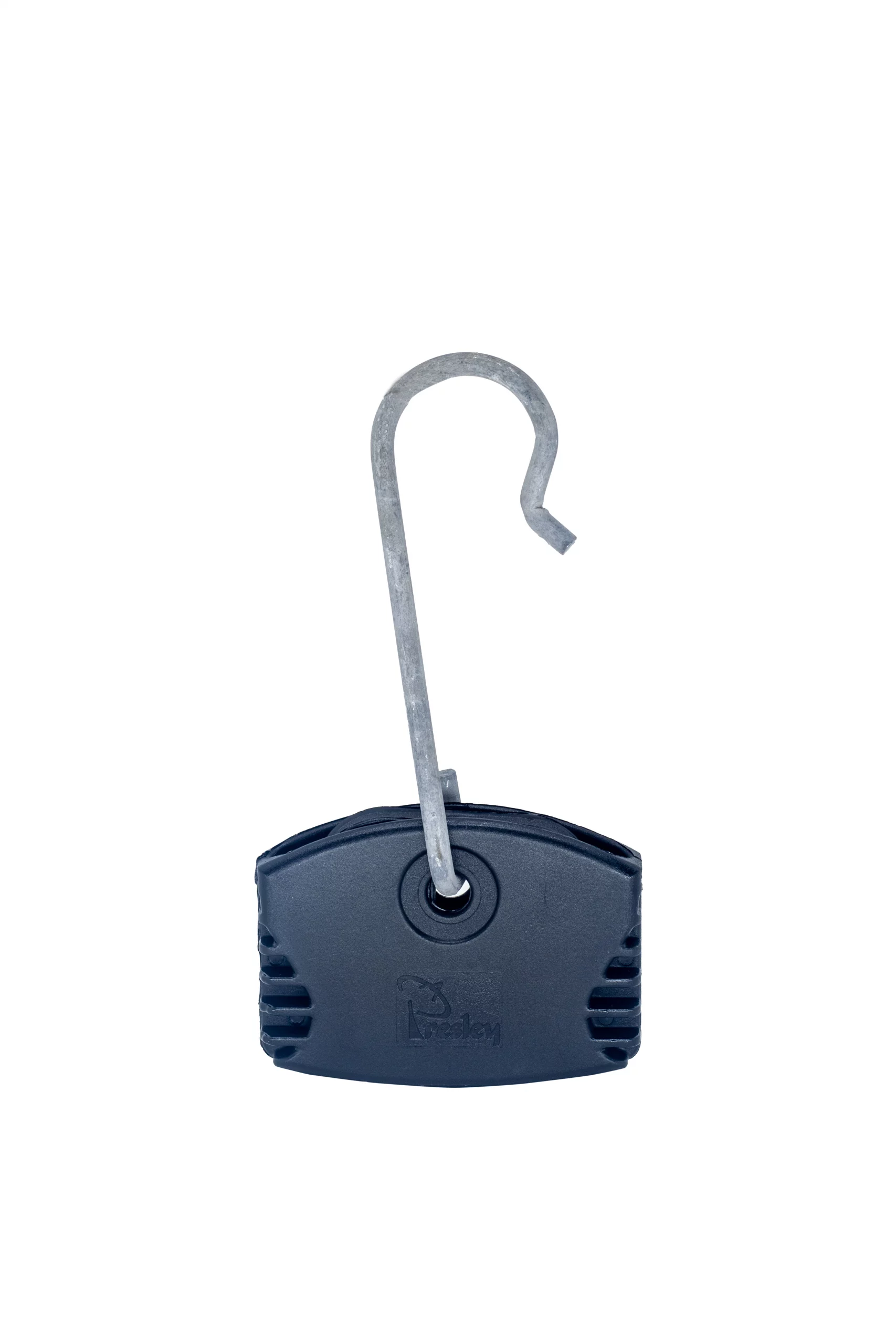

FOTO ILUSTRATIVA
PRODUTO – VISTA TRASEIRA

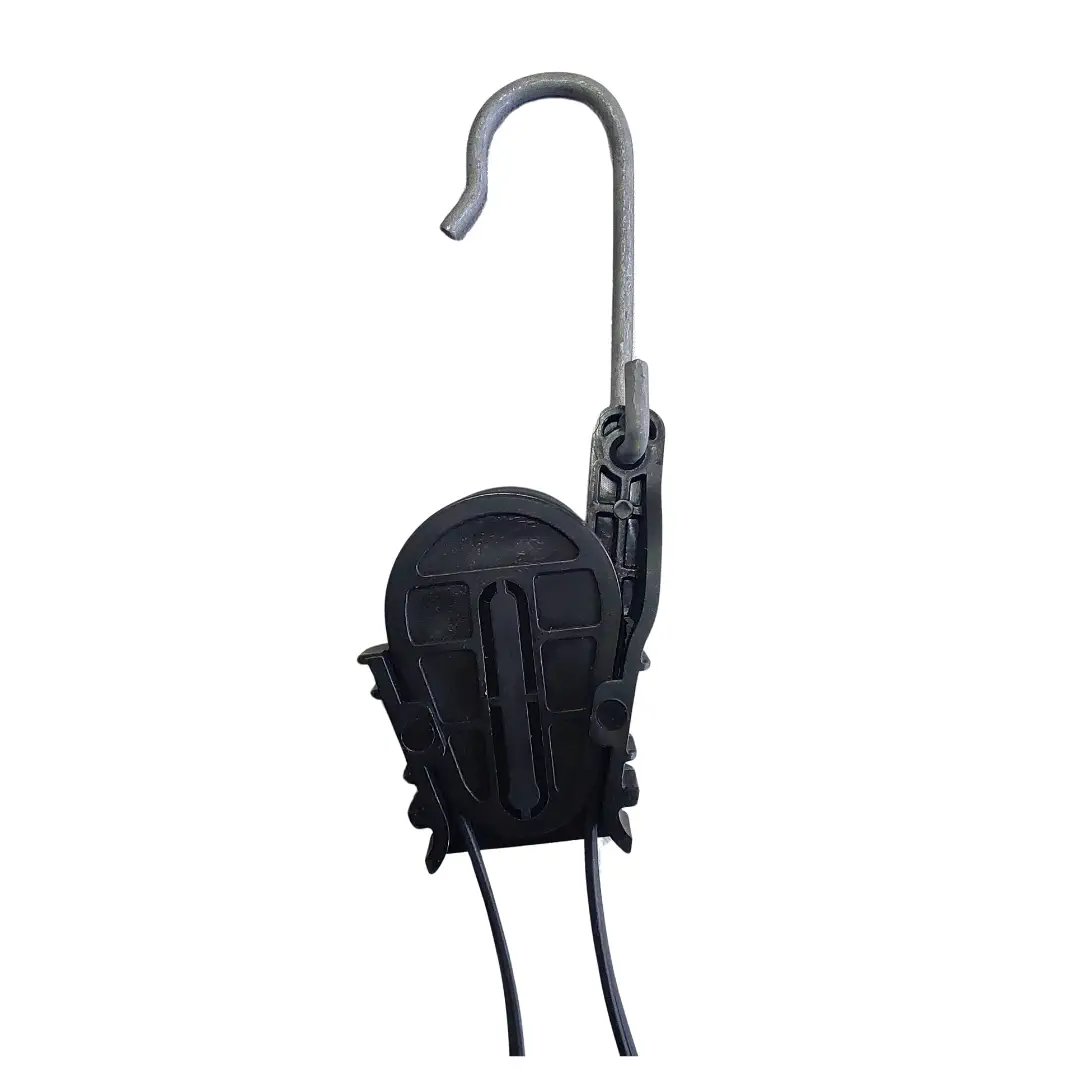

FOTO ILUSTRATIVA
PRODUTO – VISTA FRONTAL

DESENHO – CORPO PLÁSTICO – VISTA FRONTAL

DESENHO – CORPO PLÁSTICO – VISTA LATERAL

DESENHO – GANCHO METÁLICO – VISTAS

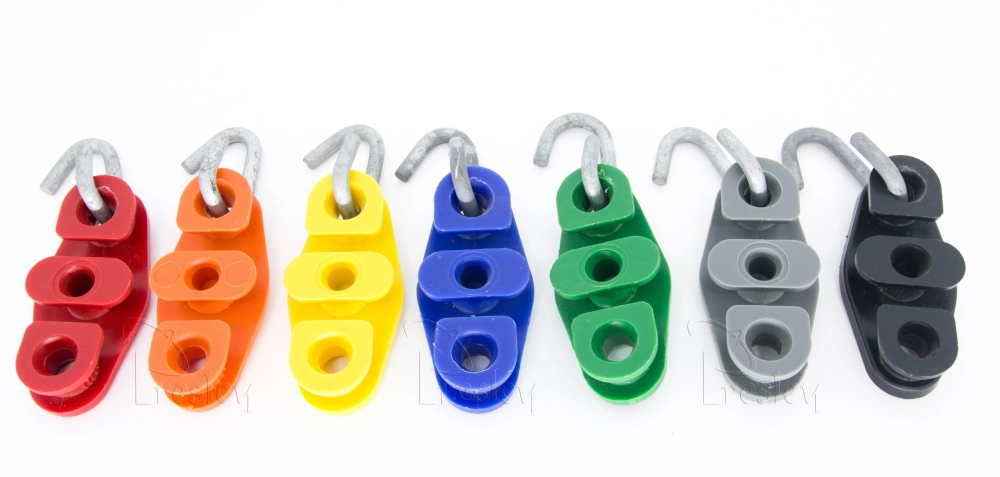

1 – APLICAÇÃO
1.1 – Produto desenvolvido para proporcionar a instalação e a terminação de Fios Telefônicos Externos
(Tipo FE AA 80 PEAD);
2 – MONTAGEM E FORMAÇÃO / MATERIAL:
2.1 – CORPO PLÁSTICO: Componente fabricado em material Termoplástico PP “Polipropileno” com
adição de Negro de Fumo / Aditivo UV. Apresenta dois orifícios nas extremidades, desenvolvidos
a fixação do componente Gancho Metálico;
2.2 – GANCHO METÁLICO: Componente fabricado em Aço ABNT 010/1020, zincado por processo
de imersão à quente, suportando no mínimo 3 imersões / 1 minuto cada, sem ocorrer sedimentação
do metal base (Ensaio de Uniformidade da Camada de Zinco / Preece). Apresenta uma extremidade
reta (tipo ‘U”) para fixação no orifício circular do componente Corpo Plástico, e outra arredondada
para fixação em Roldanas ou diretamente em Anel Tipo AGF-E;
3 – DIMENSIONAL
3.1 – CORPO PLÁSTICO – VISTA FRONTAL
3.1.1 – Dimensional: 75,0 ± 2,0 mm;
3.1.2 – Raio: 4,0;
3.1.3 – Dimensional: 29,0 ± 1,0 mm;
3.1.4 – Dimensional: 22,0 ± 0,5 mm;
3.1.5 – Raio = 8,0;
3.1.6 – Raio = 40,0;
3.1.7 – Raio = 12,0;
3.1.8 – Dimensional: 1,0 ± 0,2 mm;
3.1.9 – Raio = 11,0;
3.1.10 Dimensional: 34,0 ± 1,0 mm
3.1.11 Dimensional: 10,0 ± 0,2 mm;
3.1.12 Dimensional: 16,0 ± 1,0 mm;
3.1.13 Dimensional: 25,5 ± 1,0 mm;
3.1.14 Dimensional: 25,5 ± 1,0 mm;
3.2 – CORPO PLÁSTICO – VISTA LATERAL
3.2.1 – Dimensional: 15,0 ± 0,5 mm;
3.2.2 – Dimensional: 4,5 ± 0,3 mm;
3.2.3 – Dimensional: 14,5 ± 0,5 mm;
3.2.4 – Dimensional: 14,5 ± 0,5 mm;
3.2.5 – Dimensional: 14,5 ± 0,5 mm;
3.2.6 – Dimensional: 7,5 ± 0,5 mm;
3.2.7 – Dimensional: 8,0 ± 0,5 mm;
3.2.8 – Dimensional: 8,0 ± 0,5 mm;
3.2.9 – Dimensional: 3,0 ± 0,2 mm;
3.2.10 Angulo: 30,0º;
3.2.11 Dimensional: 12,0 ± 0,5 mm;
3.2.12 Dimensional: 12,0 ± 0,5 mm;
3.2.13 Dimensional: 8,0 ± 0,5 mm;
3.2.14 Dimensional: 12,0 ± 0,5 mm;
3.2.15 Angulo: 30,0º;
3.3 – GANCHO METÁLICO – VISTA LATERAL
3.3.1 – Dimensional: 46,0 ± 2,0 mm;
3.3.2 – Diâmetro: nominal 4,75 mm;
3.3.3 – Dimensional: 24,0 ± 2,0 mm;
3.3.4 – Ângulo: 15,0 ± 2,0º;
3.3.5 – Dimensional: 17,0 ± 0,5 mm;

3.4 – GANCHO METÁLICO – VISTA TRANSVERSAL
3.4.1 – Dimensional: 46,0 ± 2,0 mm;
3.4.2 – Dimensional: 22,0 ± 2,0 mm;
3.4.3 – Raio: 8,0;
3.4.4 – Ângulo: 80,0 ± 5,0º;
3.5 – GANCHO METÁLICO – VISTA FRONTAL
3.5.1 – Ângulo: 60,0 ± 2,0º;
4 – ACABAMENTO:
4.1 – CORPO PLÁSTICO: componente apresenta aspecto uniforme, isento de rebarbas, empenos
fissuras, quebras, ou quaisquer outras imperfeições que impossibilitem sua aplicação na planta;
4.2 – GANCHO METÁLICO: componete apresenta aspecto uniforme, isento de rebarbas, trincas,
fissuras, lascas, escamas, falha, excesso no tratamento ou quaisquer outras imperfeições que
impossibilitem ou comprometam a sua aplicação na planta;
5 – EMBALAGEM:
5.1 – Produto embalado em saco plástico resistente, contendo 50 unidades (corpo plástico + gancho
metálico montados). A parte externa da embalagem apresenta uma etiqueta contendo os dados:
5.1.1 – Nome do Fabricante;
5.1.2 – Descrição do Produto;
5.1.3 – Quantidade;
5.1.4 – Lote de Fabricação
5.1.5 – Documento de Referência
5.2 – Produto acondcionado em saco tipo Ráfia, proporcionando resistência mecânica ao produto, em
condições de transporte ou armazenamento, contendo 10 embalagens, identificado com as duas
etiquetas adesivas, contendo os dados abaixo:
ETIQUETA DO PRODUTO
5.2.1 – Nome ou Logomarca do Fabricante Presley;
5.2.2 – Descrição do Produto;
5.2.3 – Quantidade;
5.2.4 – Lote de Fabricação:
5.2.5 – Documentode Referência;
5.2.6 – Pesos Bruto e Líquido;
5.2.7 – Garantia de Produto;
5.2.8 – Empilhamento Máximo;
ETIQUETA DE FORNECIMENTO
5.2.9 – Nome ou Logomarca do Fabricante Presley;
5.2.10 – Descrição do Cliente;
5.2.11 – Número do Pedid de Compra;
5.2.12 – Número da Nota Fiscal;
5.2.13 – Quantidade de Volumes;
5.2.14 – Local de Entrega;
6 – IDENTIFICAÇÃO:
6.1 – Na base do Corpo Plástico se encontram gravados de forma legível e indelével, os dados abaixo:
6.1.1 – Nome ou Marca da Presley;
6.1.2 – Lote / Data de Fabricação;
6.1.3 – Nome ou Marca da Operadora;
7 – REFERÊNCIAS:
7.1 – SDT Telebrás 235.530.505 – Em. 01 – Maio 1981 – Aceitação de Esticador Plástico para Fio FE;
7.2 – SDT Telebrás 235.530.705 – Em. 01 – Maio 1981 – Especificação de Esticador Plástico Fio FE;
7.3 – Relatório Técnico CpQD – PD.12.AT.ENS.2418A/RE-01.AA -Qualificação Técnica Operadora
OI Telecom;

METODOLOGIA DE ENSAIOS MECÂNICOS

8 – MÉTODO DE ENSAIOS MECÂNICOS
8.1 – ENSAIO DE CAPACIDADE DE AGARRAMENTO DO FIO EXTERNO
8.1.1 – Produto deve suportar 0carga de 80,0 Kgf; sem apresentar escorregamento do Fio Externo FEAA:
8.1.1.1 – Equipamento: Máquina de Tração
8.1.1.2 – Velocidade de Ensaio: 50 mm / minuto
8.1.1.3 – Comprimento do Corpo de Prova: 1.000 mm;
8.1.1.4 – Método de Ensaio:
– Fixar a extremidade (Tipo “U”) do Gancho Metálico nº1, no orifício do Corpo Plástico nº1;
– Fixar a outra extremidade do Gancho Metálico nº1 no bocal superior da Máquina de Tração;
– Fixar o Fio Externo no Corpo Plástico, Nº1; obedecendo o sentido (entrada / saída do Fio FE);
– Fixar a extremidade (Tipo “U“) do Gancho Metálico nº2, no orifício do Corpo Plástico nº2;
– Fixar a outra extremidade do Gancho Metálico nº2 no bocal inferior da Máquina de Tração;
– Fixar o Fio Externo no Corpo Plástico, nº2 obedecendo o sentido 9entrada / saída do Fio FE);
– Programar a velocidade de ensaio;
– Iniciar o Ensaio;
MÉTODO

MÉTODO DE ENSAIO

FOTO ILUSTRATIVA
ENSAIO DE CAPACIDADE DE AGARRAMENTO

8.2 – ENSAIO DE RESISTÊNCIA -TRAÇÃO DO CORPO PLÁSTICO
8.2.1 – Produto deve suportar uma carga mínima de 120,0 Kgf; sem aocorrer ruptura / danos estruturais;
8.2.1.1 – Equipamento: Máquina de Tração
8.2.1.2 – Velocidade de Ensaio: 50 mm / minuto
8.2.1.3 – Comprimento do Corpo de Prova: Corpo Plástico + Ganchos Metálicos;
8.2.1.4 – Método de Ensaio:
– Fixar a extremidade (Tipo “U“) do Gancho Metálico nº1, no orifício do Corpo Plástico nº1;
– Fixar a outra extremidade do Gancho Metálico nº1 no bocal inferior da Máquina de Tração;
– Fixar a extremidade (Tipo “U“) do Gancho Metálico nº2, no orifício do Corpo Plástico nº2;
– Fixar a outra extremidade do Gancho Metálico nº2 no bocal superior da Máquina de Tração;
– Programar a velocidade de ensaio;
– Iniciar o Ensaio;
FOTO

FOTO ILUSTRATIVA – ENSAIO DE TRAÇÃO
